RE-Serie
Die RE-Serie bietet eine einfache externe Endlageneinstellung für beide Endlagen. Schwenkwinkel: 0-90° ± 5°.
Gehäuse Aluminium hartanodisiert, chemisch vernickelt oder PTFE beschichtet als weitere Option. Edelstahlschrauben, Stahlritzelwelle chem. Vernickelt. Doppelt- oder einfachwirkend mit 4/4 oder 6/6 Federn standardmäßig erhältlich, Ausstattung von 3-6 Federn/Deckel (3-6bar) möglich.
Einzelprüfung auf Dichtigkeit. Fortlaufende Seriennummern. Multifunktionale Stellungsanzeige (Metalleinsätze für Näherungsschalter erhältlich). Diagonaler und paralleler Aufbau möglich.
Für Hoch- oder Tieftemperaturbereiche konditionierbar.
ATEX 2014/34/EU / SIL3
Katalog Re-Serie

Doppeltwirkend

Modell | Flanschbild | Wellenaufnahme | Drehmoment bei 6bar | Drehmoment bei 4bar |
---|---|---|---|---|
RE043 |
F03 ⋅ F05 |
11mm Doppel-Vierkant |
13 Nm |
8,7 Nm |
RE051 |
F03 ⋅ F05 |
11mm Doppel-Vierkant |
20,1 Nm |
13,4 Nm |
RE064 |
F03 ⋅ F05 ⋅ F07 |
14mm Doppel-Vierkant |
35,5 Nm |
23,7 Nm |
RE076 |
F05 ⋅ F07 |
17mm Doppel-Vierkant |
70,6 Nm |
47,1 Nm |
RE086 |
F05 ⋅ F07 |
17mm Doppel-Vierkant |
103,4 Nm |
68,9 Nm |
RE101 |
F05 ⋅ F07 ⋅ F10 |
17mm Doppel-Vierkant ⋅ 22mm Doppel-Vierkant |
164,8 Nm |
109,8 Nm |
RE116 |
F07 ⋅ F10 |
22mm Doppel-Vierkant |
262,3 Nm |
174,9 Nm |
RE126 |
F07 ⋅ F10 |
27mm Doppel-Vierkant |
339,8 Nm |
226,5 Nm |
RE146 |
F10 ⋅ F12 |
27mm Doppel-Vierkant |
530,1 Nm |
226,5 Nm |
RE161 |
F10 ⋅ F12 |
27mm Doppel-Vierkant |
689,2 Nm |
459,5 Nm |
RE181 |
F10 ⋅ F12 |
27mm Doppel-Vierkant |
939,4 Nm |
626,3 Nm |
RE201 |
F10 ⋅ F12 ⋅ F14 |
27mm Doppel-Vierkant ⋅ 36mm Doppel-Vierkant |
1292 Nm |
861,3 Nm |
RE241 |
F14 |
36mm Doppel-Vierkant |
2235 Nm |
1490 Nm |
RE271 |
F14 ⋅ F16 |
46mm Doppel-Vierkant |
3235 Nm |
2157 Nm |
RE331 |
F16 ⋅ F25 |
46mm Doppel-Vierkant ⋅ 55mm Doppel-Vierkant |
5469 Nm |
3646 Nm |
RE421 |
F25 ⋅ F30 |
75mm Doppel-Vierkant |
10025 Nm |
6684 Nm |
Einfachwirkend

Modell | Flanschbild | Wellenaufnahme | Drehmoment bei 6bar | Drehmoment bei 4bar (4/4 Federn) |
---|---|---|---|---|
RE043SR |
F03 ⋅ F05 |
11mm Doppel-Vierkant |
4,1 Nm |
- |
RE051SR |
F03 ⋅ F05 |
11mm Doppel-Vierkant |
8,5 Nm |
5,7 Nm |
RE064SR |
F03 ⋅ F05 ⋅ F07 |
14mm Doppel-Vierkant |
14,1 Nm |
9,4 Nm |
RE076SR |
F05 ⋅ F07 |
17mm Doppel-Vierkant |
28,5 Nm |
19 Nm |
RE086SR |
F05 ⋅ F07 |
17mm Doppel-Vierkant |
35,7 Nm |
23,8 Nm |
RE101SR |
F05 ⋅ F07 ⋅ F10 |
17mm Doppel-Vierkant ⋅ 22mm Doppel-Vierkant |
64,6 Nm |
43 Nm |
RE116SR |
F07 ⋅ F10 |
22mm Doppel-Vierkant |
100,9 Nm |
67,3 Nm |
RE126SR |
F07 ⋅ F10 |
27mm Doppel-Vierkant |
129,8 Nm |
86,5 Nm |
RE146SR |
F10 ⋅ F12 |
27mm Doppel-Vierkant |
205,2 Nm |
136,8 Nm |
RE161SR |
F10 ⋅ F12 |
27mm Doppel-Vierkant |
283,8 Nm |
189,2 Nm |
RE181SR |
F10 ⋅ F12 |
27mm Doppel-Vierkant |
376,3 Nm |
250,9 Nm |
RE201SR |
F10 ⋅ F12 ⋅ F14 |
27mm Doppel-Vierkant ⋅ 36mm Doppel-Vierkant |
519,6 Nm |
346,4 Nm |
RE241SR |
F14 |
36mm Doppel-Vierkant |
907,2 Nm |
604,8 Nm |
RE271SR |
F14 ⋅ F16 |
46mm Doppel-Vierkant |
1410 Nm |
940,1 Nm |
RE331SR |
F16 ⋅ F25 |
46mm Doppel-Vierkant ⋅ 55mm Doppel-Vierkant |
2216 Nm |
1477 Nm |
RE421SR |
F25 ⋅ F30 |
75mm Doppel-Vierkant |
4028 Nm |
2685 Nm |

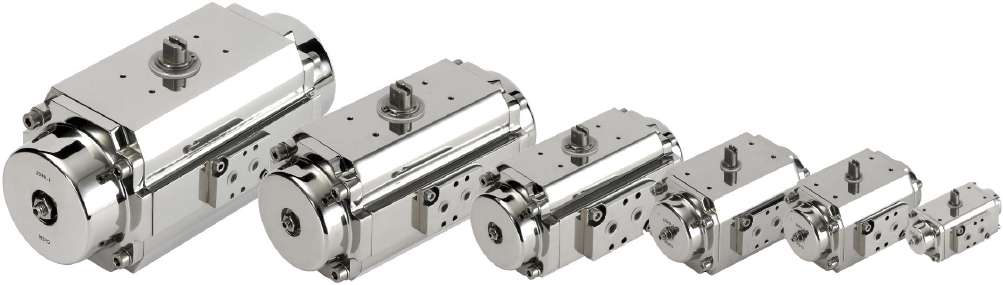

CH-Serie Edelstahl
Pneumatikantriebe aus Edelstahl 1.4401 für besondere Beanspruchungen und Einsatzfelder wie Salzwasser, Lebensmittel, Pharmazie u.v.m..
Erhältlich in zwei Oberflächenausführungen, matte Oberfläche poliert oder spiegelpoliert.
Schwenkbereich 90° +/-5° justierbar – auch in 120° und 180° doppeltwirkend erhältlich oder mit Edelstahlkolben lieferbar.
Armaturenschnittstelle nach ISO5211 (Doppelte Flanschbilder) und Vierkantaufnahme Sternausführung (Parallel und 45°). Für Hoch- oder Tieftemperaturbereiche konditionierbar.
ATEX 2014/34/EU
SIL3
Katalog CH-Serie Edelstahl

CN Serie
Kostengünstige Alternative für allgemeine Industrieanwendungen.
Katalog CN-Serie
